PARVO

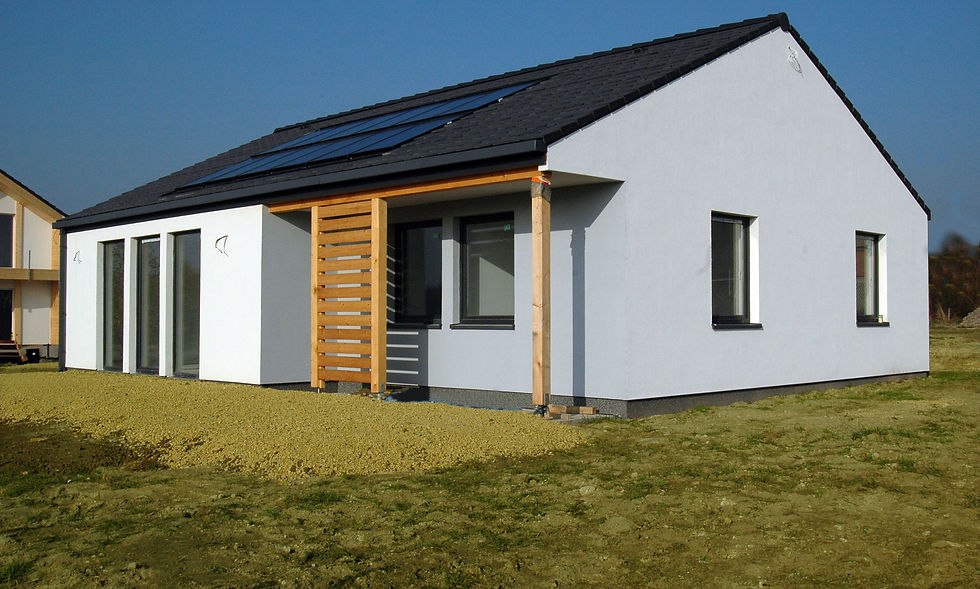

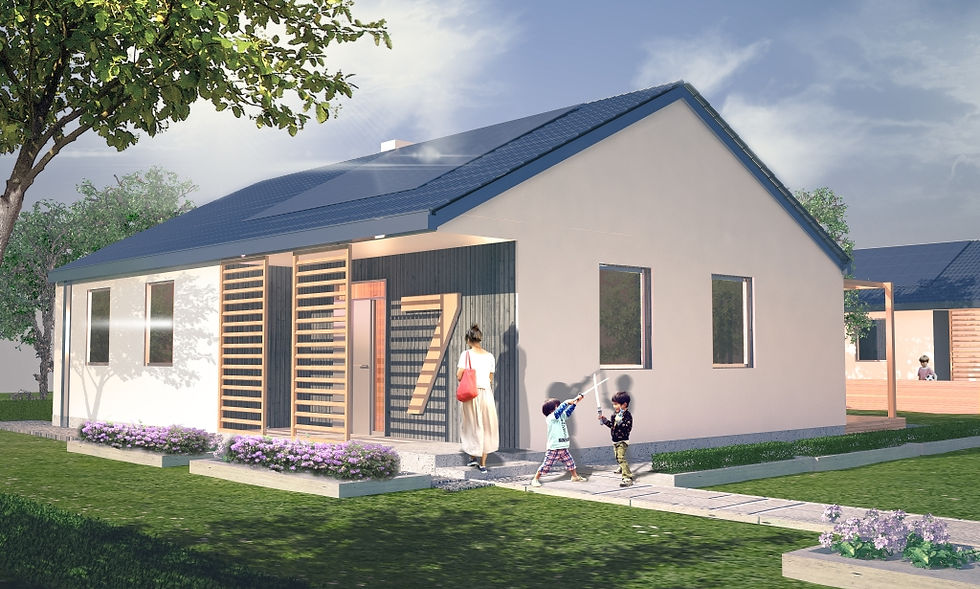

Parterowy dom jednorodzinny dla 2-4 osób o powierzchni użytkowej 94,5 m2
Niezwykle funkcjonalny i wygodny parterowy dom dla każdej rodziny. Nowocześnie zaprojektowany salon połączony jest z jadalnią i otwartą kuchnią. Dodatkowe pomieszczenie gospodarcze przy kuchni zaaranżowane jako pralnia może również pełnić rolę spiżarni lub w miarę potrzeb mieszkańców może być pokojem dziecięcym. Na parterze umieściliśmy trzy sypialnie z przestronną łazienką.
Dom jednorodzinny PARVO zaprojektowany zgodnie z najnowszymi trendami i osiągnięciami w zakresie budownictwa oraz wyposażony w wiele udogodnień dla mieszkańców Dom jest skonstruowany z samonośnych prefabrykowanych paneli z wewnętrznym szkieletem drewnianym z uszlachetnionego drewna klejonego KV o wysokich parametrach mechanicznych i zabezpieczony przed wpływem niekorzystnych warunków zewnętrznych.
Najważniejsze cechy wyróżniające go spośród innych dostępnych na rynku konstrukcji to:
Pliki do pobrania
BEZPPIECZEŃSTWO
W standardzie dom jest wyposażony w metalowe zewnętrzne drzwi z zamkami wielowpustowymi oraz ociepleniem.
Na parterze zastosowano w oknach aluminiowe rolety zewnętrzne zwijane do krytych kaset o funkcjach antywłamaniowych i przeciwsłonecznych. Zewnętrzne ściany osłonowe są zbudowane między innymi z podwójnych wzmacnianych włóknami szklanymi płyt magnezytowych o bardzo dużej odporności na przebicia i uszkodzenia mechaniczne.
W budynku opcjonalnie istnieje możliwość bezproblemowego montażu instalacji sytemów alarmowych, antywłamaniowych oraz nadzoru zdalnego.
ENERGOOSZCZĘDNOŚĆ
Przez zastosowanie wielowarstwowych przegród zewnętrznych uzyskaliśmy bardzo niski współczynnik zużycia energii dla celów grzewczych, który zgodnie z przeprowadzonym audytem energetycznym wynosi 17,6 W na m2 na rok co właściwie sytuuje naszą konstrukcję w kręgu domów pasywnych. Jest to tym bardziej adekwatne do takiej kwalifikacji, że satandardowo dom ten jest wyposażony w pompę ciepła dla celów grzewczych, a jej prądochłonność jest zaspakajana przez zastosowanie do jej zasilania umieszczonych na dachu ogniw fotowoltaicznych o mocy 3 kW. Taki zestaw sprowadza w bilansie rocznym koszty ogrzewania domu do zera.
FUNKCJONALNOŚĆ
Dom posiada bryłę zwartą z bardzo krótkimi wewnętrznymi drogami komunikacyjnymi co powoduje wygodę w dostępie do wszystkich pomieszczeń.
Oprócz głównych pomieszczeń mieszkalnych (pokój dzienny z aneksem kuchennym i jadalnym, 4 sypialnie, łazienka i WC oraz obszerna garderoba) w domu zaaranżowano także pomieszczenia takie jak pralnia oraz pomieszczenie techniczne na wymienniki ciepła i przyłącza.
Opcjoalnie dom dostosowano do montażu centralnego odkurzacza.
EKOLOGIA
Wszystkie materiały użyte do produkcji są atestowane i dobrane pod wzgędem braku wpływu na środowisko oraz na zdrowie i samopoczucie mieszkańców domu. podstawowe surowce będące składnikami elementów konstrukcyjnych i wykończeniowych są przetworzonymi występującymi naturalnie materiałami jak drewno, ceramika, kamień czy magnezyt będący głównym składnikiem przegród zewnętrznych i wewnętrznych..
Do wentyacji zastosowano zestaw przewodów, cichych wentylatorów oraz rekuperatora, który oprócz funkcji filtracyjnych daje łagodny klimat wewnątz budtynku, a ciągła wymiana zuzytego powietrza chroni przed rozwojem drobnoustrojów i powoduje niemożność wykraplania pary wodnej.
Dom może być wyposażony przy braku kanalizacji w wysokowydajną i biologicznie neutralną przydomową oczyszczalnię ścieków ze specjalnym systemem rozprowadzenia podziemnego co daje długotrwałe okresy braku potrzeby wywozu pozostałości po oczyzczeniu.
Opcjonalnie proponujemy także zastosoanie podziemnego zbiornika na wody opadowe, który oprócz zadań retencyjnych umożliwia bezkosztowe używanie wody do celów podlewania ogrodu, prania, spłukiwania WC przy zastosowaniu odpowiedniej pompy.
KOMFORT
Odpowiednie otwarcie (przeszklenia otworowe) umożliwiają takie usytuowanie budynku na działce by jego wnętrze nie było narażone na zbyt duże chłodzenie od strony północnej jak i nieprzyjemne zbytnie nasłonecznienie od strony południowej co zapobiega efektowi szklarniowemu. Budynek posiada od strony pokoju dziennego szerokie otwarcie na teren rereacyjny działki z wygodnym tarasem.
Okna zespolone trzyszybowe o wysokiej izolacyjności w opcjach (drewno, PCV)
System grzewczy jest standardowy oparty na ogrzewaniu podłogowy zasilanym z ompy ciepła z pełną automatyką i programowalnością ustawień. centarlna woda użytkowa w obiegu z cyrkulacją powoduje brak oczekiwania na dopływ ciepłej wody oraz centralny zasobnik ciepła zasilany głównie pompą ciepła ma pierwszeń stwo grzania względem co. co powoduje szybkośc utrzymywania odpowiedniej temperatury wody.
RZUT I PRZEKRÓJ
RZUT PARTERU
PRZEKRÓJ
POMIESZCZENIA
ELEWACJE
STAN WYKOŃCZENIA
11. KANALIZACJA SANITARNA
Rozprowadzenie z przewodów PCV od punkyów sanitarnych (wanny, umywalki, WC itp) do umieszczonej pod płytą kanalizacji zbiorczej z rur PCV WAVIN, która prowadzi do:
a - kanalizacji sanitarnej terenowej
b - zbiornika bezodpływowego
c - przydomowej biologicznej oczyszczalni ścieków IN DRAIN o zdolności przetwórczej 3m2 z rozprowadzeniem w drenach poprzez materace rozsiewne pod terenem działki (długość drenażu nie przekracza 15 m)
zobacz więcej o kanalizacji >>
12. INSTALACE GRZEWCZE
Zastosowano system ogrzewania podłogowego z wodnym medium grzewczym. Rury poliwinylowe z płaszczem antydyfuzyjnym rozprowadzane z szafek rozdzielaczowych na poddaszu i parterze.
Żródło ciepla stanowi pompa ciepła powietrze-woda o mocy 6,5 kW z wymiennikiem termodynamicznym.
Podczas upałów system grzewczy można wykorzystać do obniżania temeperatury we wnętrzu budynku.
13. WODA UŻYTKOWA
Rozprowadzenie do punktów odbiorczych rurami poliwinylowymi w osłonie przeciwwykropleniowej. Ciepła woda z zasobnika 300 l podgrzewanego nagrzewnicami wprost z wymiennika dla bezpieczeństwa grzałką elektryczną. Ciepła woda w obiegu cyrkulacyjnym co zapewnia bezzwłoczny dostęp.
14. WENTYLACJA
Zastosowano system wentylacji mechanicznej nawiewno-wywiewnej z centralą wentylatornią cichą w przestrzeni pod szczytem dachu.
Rozprowadzenie przy pomocy rur giętkich karbowanych do anemostatów, czerpni i wwiewów.
System zaopatrzony w zestaw filtracyjny mechaniczny.
Opcjonalnie do powietrza nawiewanego można założyć rekuperator wspomagający ogrzewanie.
15 INSTALACJE ELEKTRYCZNE
Tablica rozdzielcza metalowa w ścianie wiatrołapu wyposażona w automaty bezpiecznikowe i wyłacznik różnicowy.
Przewody miedziane w osłonach Peszla
W każdym pomieszczemiu przewidziano dwa punkty świetlne i dwa gniazdka oprócz kuchni w której przewidziano dodatkowe 3 gnizdka.
Przewody zakończone w puszkach kostką. Nie przewidziano opraw świetlnych i widocznego osprzętu w postaci gniazdek, przełączników.
Dodatkowe żródło prądu to ogmiwa fotowoltaiczne o mocy 3 kW umieszczone na dachu zintegrowane z instalacją elektryczną poprzez inwerter.
Fotoogniwa przede wszystim są przeznczone do zasilania sprężarki pompy ciepła oraz podgrzewacza ciepłej wody użytkowej.
06. STOLARKA OTWOROWA
Ciepłe trzyszybowe okna w trzech wersjach :
a - okna z wielokomorowego PCV
b - okna drewniane
c - okna drewniane z zewnętrzną warstwą z blachy tytanowej.
We wszystkich wariantach parapety zewnętrzne metalowe emaliowane.
W standardzie nie dostarcza się parapetów wewnętrznych!
Drzwi wejściowe w wersjach:
a - drzwi z wzmocnionego PCV
b - drzwi metalowe malowane lub
okleinowane
c - drzwi wzmacniane z drewna pełnego
W każdym przypadku drzwi z wielowpustami i dwoma zamkami renomowanych firm wraz z osprzętem (klamka, rozeta)
W standarcie nie przewidziano dostawy drzwi wewnętrznych!
07. PODŁOGI
Na parterze 10 cm warstwa dociepleniowa z twardego styropianu oraz 5 cm wylewka jastrychu z zatopionymi pętlami ogrzewania podłogowego wodnego.
Na poddaszu warstwa formowanego styropianu z kanałami na rurki grzejne i radiatory metalowe z przekryciem z wyrównującej płyty magnezytowej 11mm.
W standardzie nie przewiduje się dostawy i montażu nawierzchni podłóg!
zobacz więcej o podłogach >>
08. SCHODY WEWNĘTRZNE
Konstrukcja wsporcza drewniana ze stopniami:
a - z drewna sosnowego lakierowanego
b - z drewna (buk lub jesion)
c - z drewna dębowego lub maranti
oraz odpowiednimi podstopnicami.
Nie przewiduje się w standardzie poręczy i balustrad!
09. BALKON I TARAS
Posadzka z gładzi anhydrytowych ułożona w spadku stanowiąca odpowiedni podkład pod warstwy nawierzchniowe ceramiczne lub greting drewniany lub kompozytowy.
Nie przewidziano w standardzie dostaw balustrad oraz nawierzchni!
10. ODPROWADZENIE WÓD DESZCZOWYCH
Odprowadzenie z dachu poprzez rynny bezokapowe kryte metalowe i ukryte w warstwie ociepleniowej ścian rury spustowe o przekroju prostokątnym do gaigerów i kanalizacji podgruntowej z PCV. Kanały podziemne doprowadzone do tworzywowego zbiornika podziemnego z przelewem do kanalizacji deszczowej terenowej lub studni chłonnych w zależności od możliwości.
Opcjonalnie ze zbiornika można zasilać wylew dla podlewania ogrodu, wylew dla celów gospodarczych, zasilanie spłuczek WC oraz pralki.
zobacz więcej o kan. deszczowej >>
Podstawowe materiały i elementy, z których wykonany jest budynek PARVO w układzie podstawowej konstrukcji:
01. FUNDAMENTY
Płyta żelbetowa monolityczna gr. 15 cm oparta na słupkach fundamentowych żelbetowych posadowionych na poziomie poniżej strefy zamarzania. Płyta ocieplona od strony gruntu warstwą styropianu o gr. 15 cm i oddzielona izolacją przeciwwodną od wpływów zewnętrznych.
zobacz więcej o fundamentach >>
02. ŚCIANY NOŚNE, OSŁONOWE I WEWNĘTRZNE
Wszystkie ściany są złożone z paneli systemu PAR-AXIS utworzonych z płyt warstwowych (płyty magnezytowe z rdzeniem styropianowym lub z wełny mineralnej) z zespolonym z nimi szkieletem z wysokiej jakości drewna klejonego KV.
W standardzie ściany i sufity wewnątrz malowane na biało.
03. STROPY
Panelowe płytowe w systemie PAR-AXIS z płyt warstwowych gr. 20 cm z warstwą sufitową z płyty magnezytowej i warstwą podłogową z OSB wypełnione miękką wełną mineralną o dobrym tłumieniu akustyki.
04. DACH
Konstrukcja nośna dachu to zestaw paneli dachowych systemu PAR-AXIS o grubości łacznej 25 cm wykonanych z płyt warstwowych z płyt magnezytowych z rdzeniem styropianowym zespolonych z wewnętrznym rusztem z belek i rozpór z drewna klejonego KV. Poszycie dachu wykonywane opcjonalnie jako:
a - dachówka ceramiczna lub betonowa w układzie kontrłat i łat drewnianych z dodatkową warstwą hydroizolacji z membrany PCV
b - z korytek stalowych RUUKI łaczonych na rąb stojacy. Całość podparta na panelach dachowych obłożonych flizeliną i membraną PCV
c - gont papowy TEGOLA na warstwie termozgrzewalnej papy podkładowej zgrzanej z wierzchnią warstwą paneli dachowych.
Pod szczytem dachu wewnątrz przewidziano sufit podwieszony z płyt magnezytowych rozparty między jętkami drewnianymi na ruszcie stalowym.
zobacz więcej o dachu >>
05. ELEWACJE
Elewacje - ocieplenie dodatkową warstwą wełny mineralnej gr. 10 cm z nawierzchnią w różntch wersjach:
a - malowany elastyczną ceramiczną farbą fasadową RALSTON tynk mineralny na warstwach kleju z siatką winylową,
b - okładzina z pionowo zestawionych desek kompozytowych ECOTEAK na ruszcie kompozytowym
c - okładzina z desek z drewna naturalnego (brzoza, świerk, cedr) na ruszcie drewnianym. Całość impregnowana olejowoskiem.
Dodatkowo na elewacji frontowej i tylnej półkolumny z drewna klejonego impregnowanego olejowoskiem.
WYPOSAŻENIE
Dom PARVO został opracowany tak by mógł spełniać zaraz po realizacji swoje funkcje mieszkalne. Chcąc umożliwić użytkownikowi zróżnicowanie poziomu wyposażenia zdecydowaliśmy się prowadzić opcjonalne rozwiązania niektórych ważnych elementów budynku, co pozwala na wybór kilku wersji w zależności od potrzeb oraz założonych kosztów inwestycyjnych. Opcje te zawierają także możliwość odstąpienia od naszych propozycji na rzecz własnych rozwiązań.
